Meteorológiai Műholdak vétele

(üzenet: 23, Sat)

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

23. Elküldve: Ma, 06:51:16, Meteorológiai Műholdak vétele	[1.]

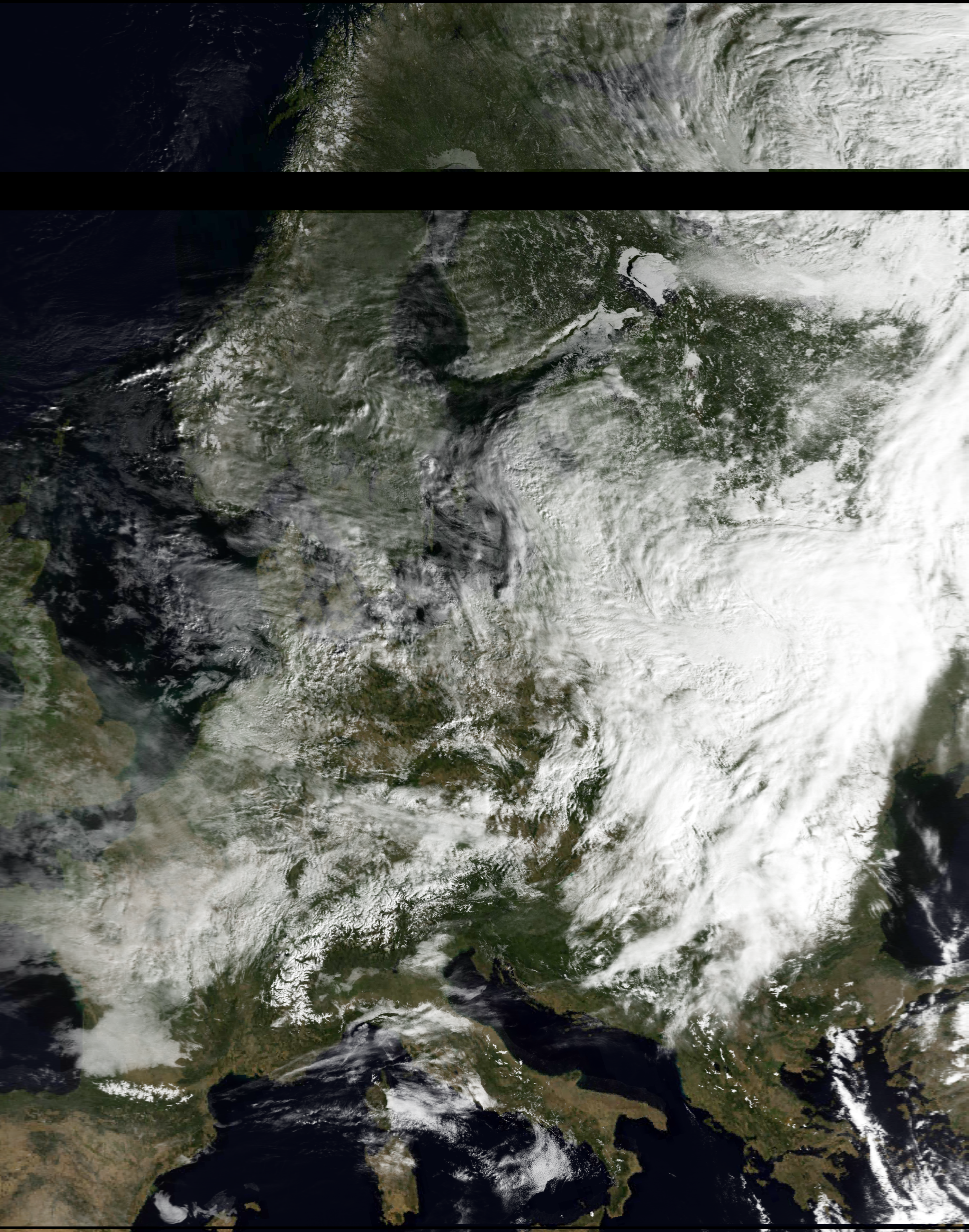

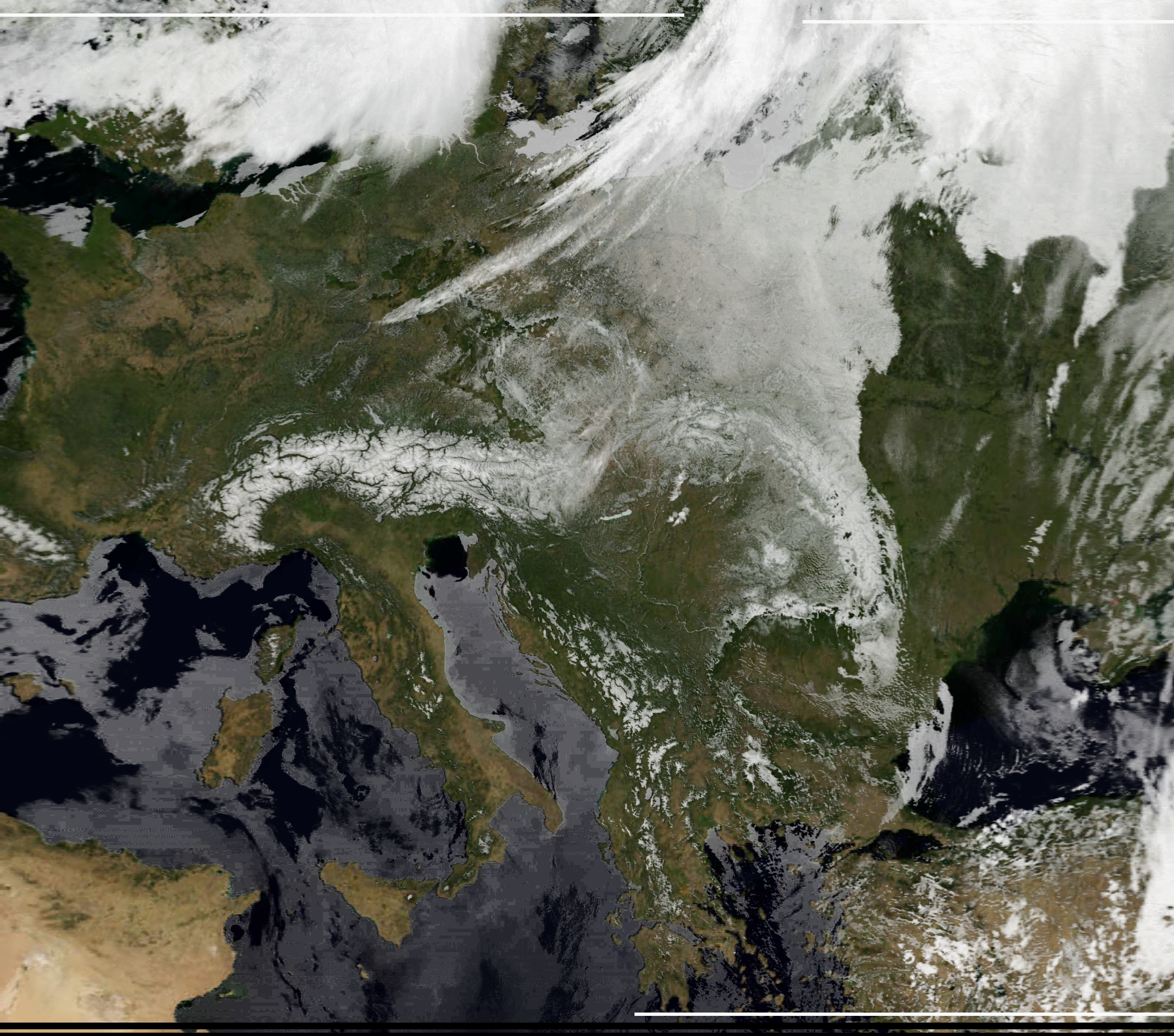

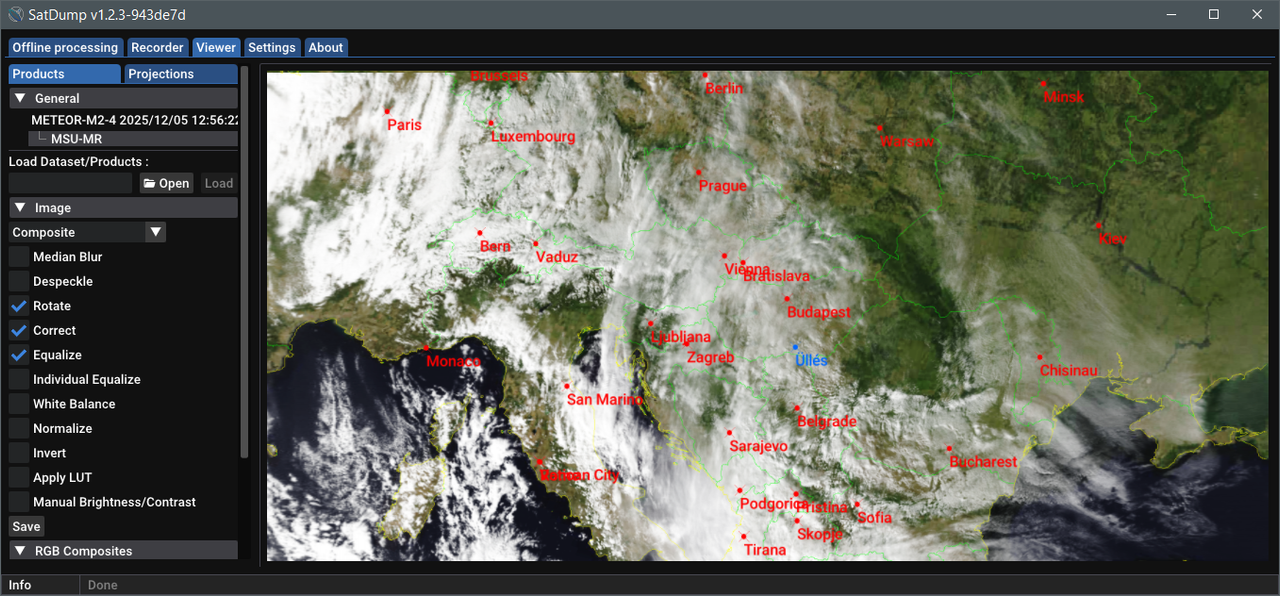

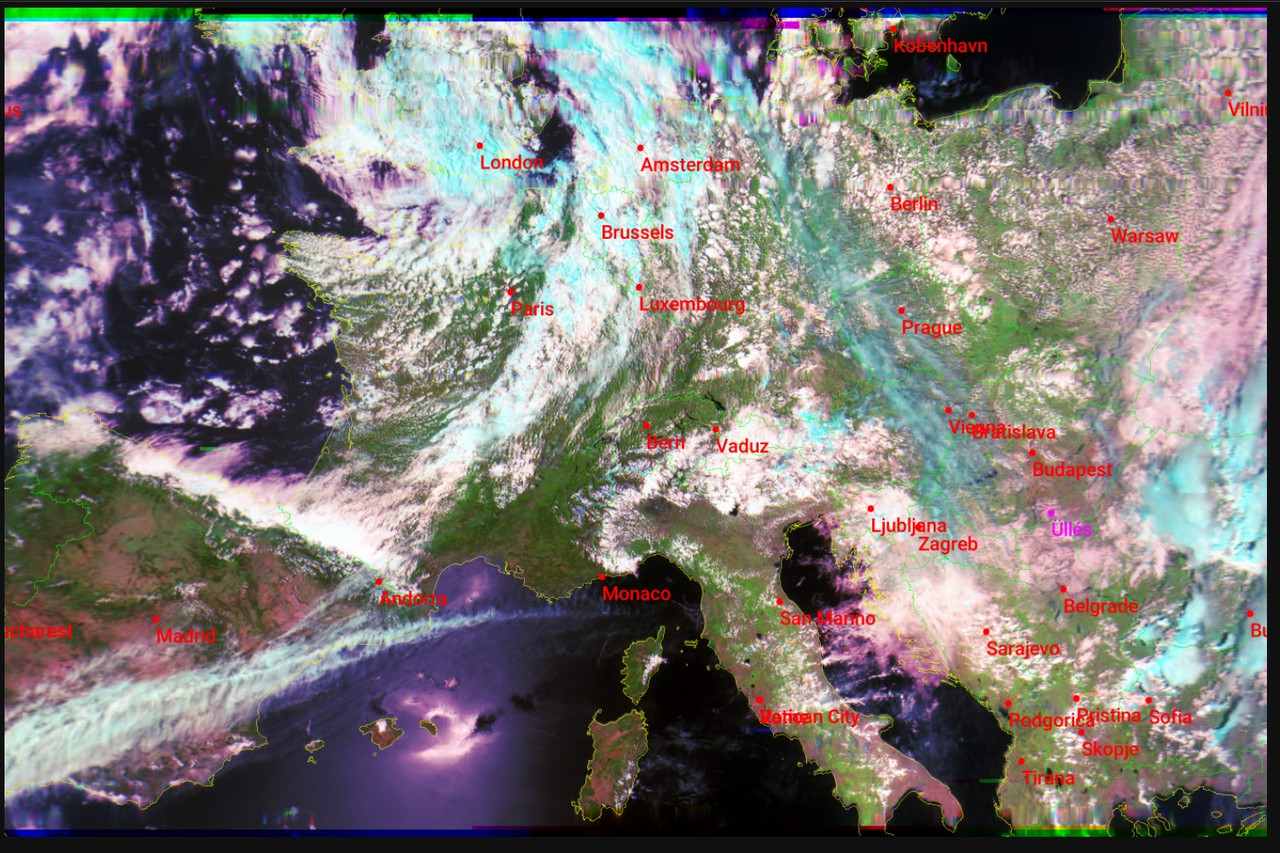

Sziasztok ! Egy kis korrekció a 21sz.hsz-hoz. Nem NOAA-19 hanem NOAA-15 jelű Műhold Spektrum képe lett fotózva. Végre sikerült az én antennámmal,SDR-vevőmmel és Sat Dump programommal de Pongi irányításával fotózni az Orosz METEOR M2-3 műholdat, amikor Európa felett járt. Íme az első képem erről a Meteorológiai Műholdról :

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

22. Elküldve: Tegnap, 22:32:15, Meteorológiai Műholdak vétele	[2.]

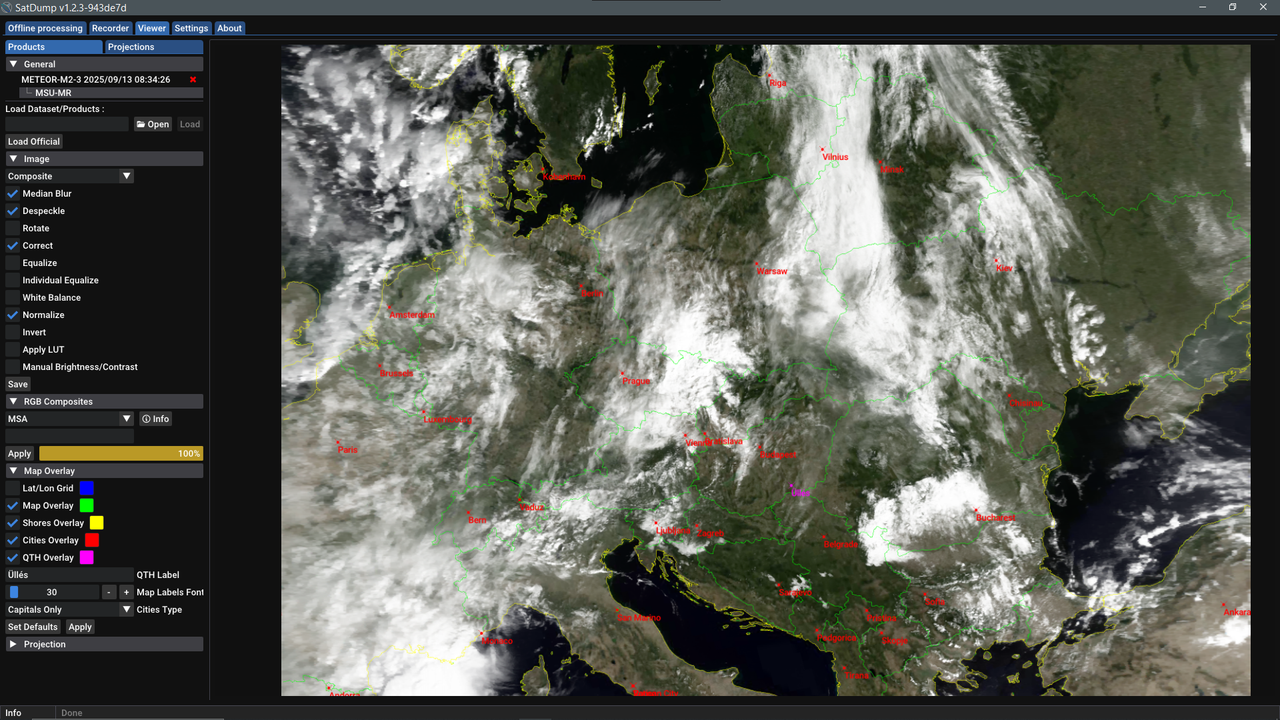

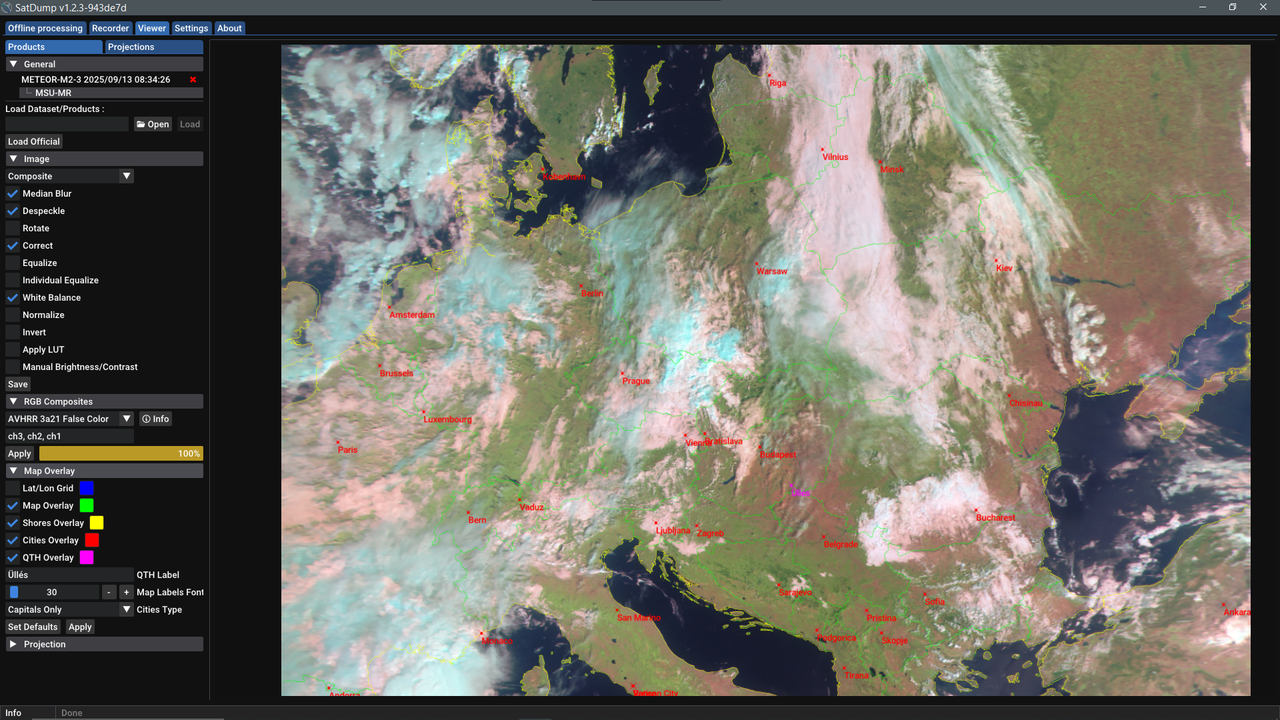

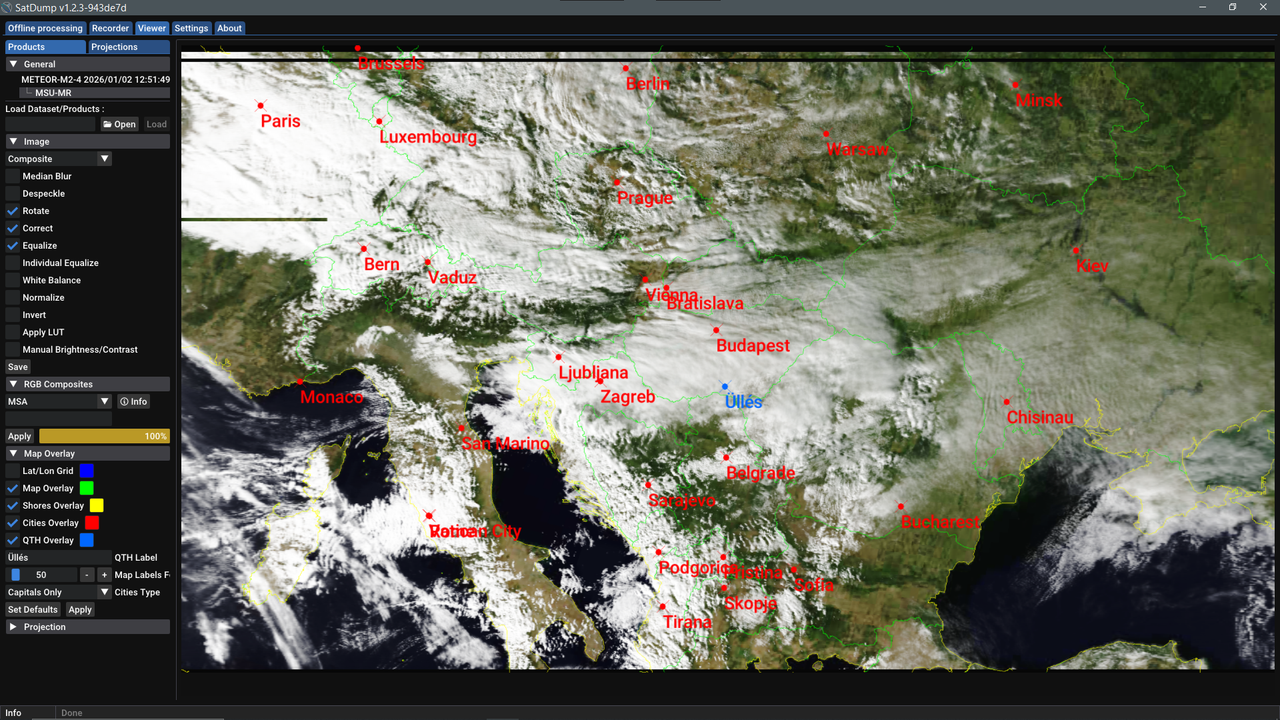

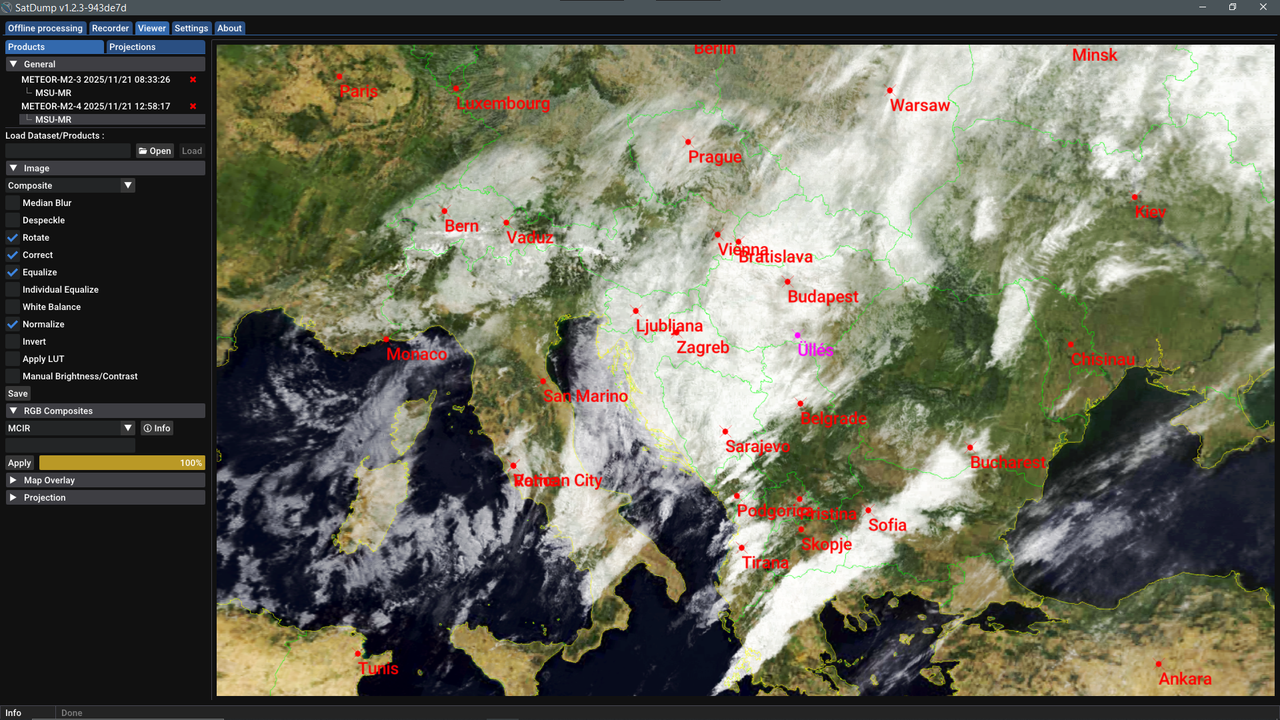

Sziasztok ! Az Orosz Meteor M N2-3 Műhold Spektrum képe és az Európai fővárosok- kal megjelölt fotója.20.45-kor.

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

21. Elküldve: Tegnap, 21:52:07, Meteorológiai Műholdak vétele	[3.]

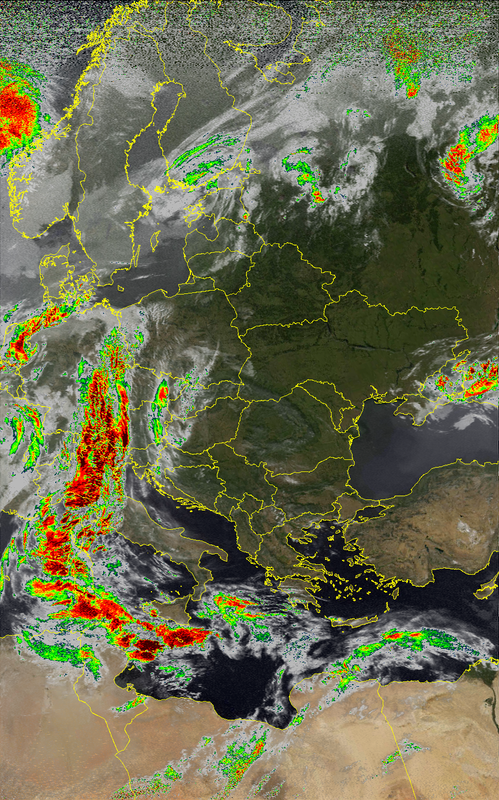

Sziasztok ! Pongi képei következnek : az elsőn a Spektrum képe a NOAA-19-es Műholdnak, a másodikon már egy közeli felvétel Magyarországról, a harmadikon pedig az Orosz Meteor M2-3 Hold fotóján Közel-Kelet és Észak -Afrika ( Egyiptom ,Nílus folyó és torkolat vidéke ,Sínai félsziget Vörös-tenger és Európa felhőbe burkolózva ) látható. NOAA 15 2024.11.20.17:55 A SatDump által készített MCIR (Multi-Channel InfraRed) kompozit képeken a színek általában a felhőzet magasságát és hőmérsékletét jelzik: Piros: A leghidegebb és legmagasabb felhők, például zivatarfelhők (Cb). Ezek intenzív csapadékhoz, villámláshoz köthetők. Narancs/Sárga: Középmagas felhők, amelyek általában mérsékelt esőt vagy enyhébb zivatarokat jelezhetnek. Zöld: Alacsonyabb vagy középmagas felhők, enyhe csapadék vagy köd kapcsolódhat hozzájuk. https://postimg.cc/2L3JN596

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

20. Elküldve: Tegnap, 09:46:45, Meteorológiai Műholdak vétele	[4.]
Szia konyakmeggy ! Röviden nem lehet leírni,mert sokféle dolgot kell beállítani rajta ,Nekem is Pongi segített ebben,de ha van Skype-od,akkor hívjál fel,amit már én megtanultam Tőle az kezdésnek jó lesz Neked is. Pongi több féle holdat vesz és melózik is nem mindig ér rá,ezért én is csak akkor zavarom,ha éppen Ő is ráér. Amit eddig tanultam Tőle azt szívesen átadom olyannak,akit érdekel a téma ,nem árt ,ha minél többen vagyunk ! A Skype nevem : Ernő Navratil A QTH-m : Szigetújfalu. Esetleg telón is kereshetsz ,PÜ-ben elküldöm a számom.

	[előzmény: (19) konyakmeggy, 2024-11-20 06:59:01]

Kiváló dolgozó

konyakmeggy

Tagság: 2021-12-09 14:06:12
Tagszám: #137744
Hozzászólások: 321

19. Elküldve: Tegnap, 06:59:01, Meteorológiai Műholdak vétele	[5.]
Egy rövid leírást tudna valaki, hogyan kell beállítani a programot hozzá ezt a Satdumpot? Kellenek valami spéci fájlok is esetleg?

[válaszok erre: #20]

Törzstag

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

18. Elküldve: 2024-11-19 22:23:08, Meteorológiai Műholdak vétele	[6.]

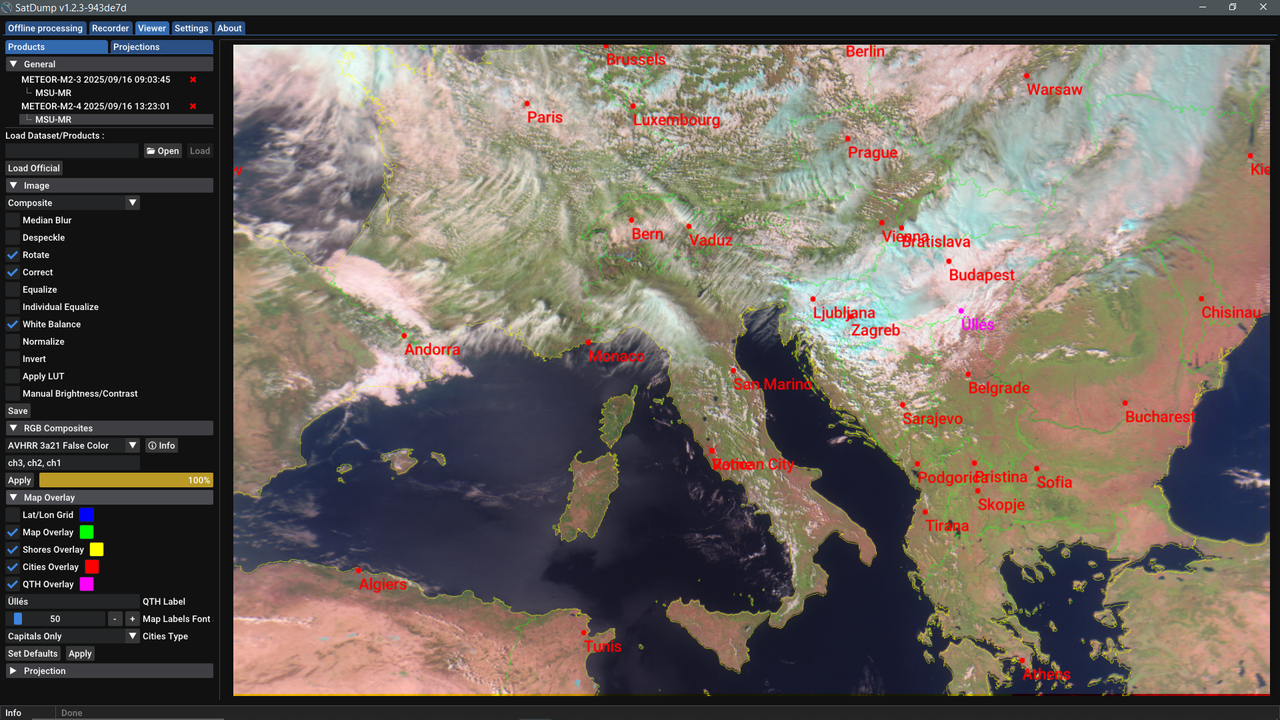

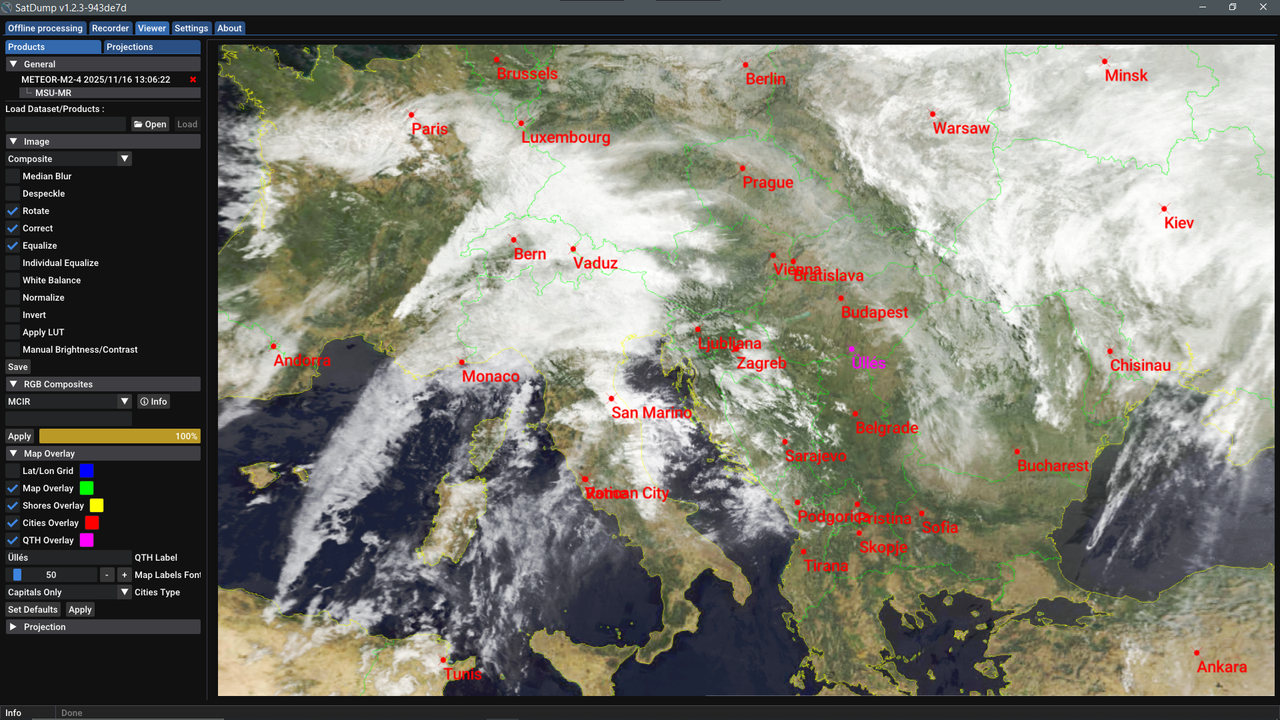

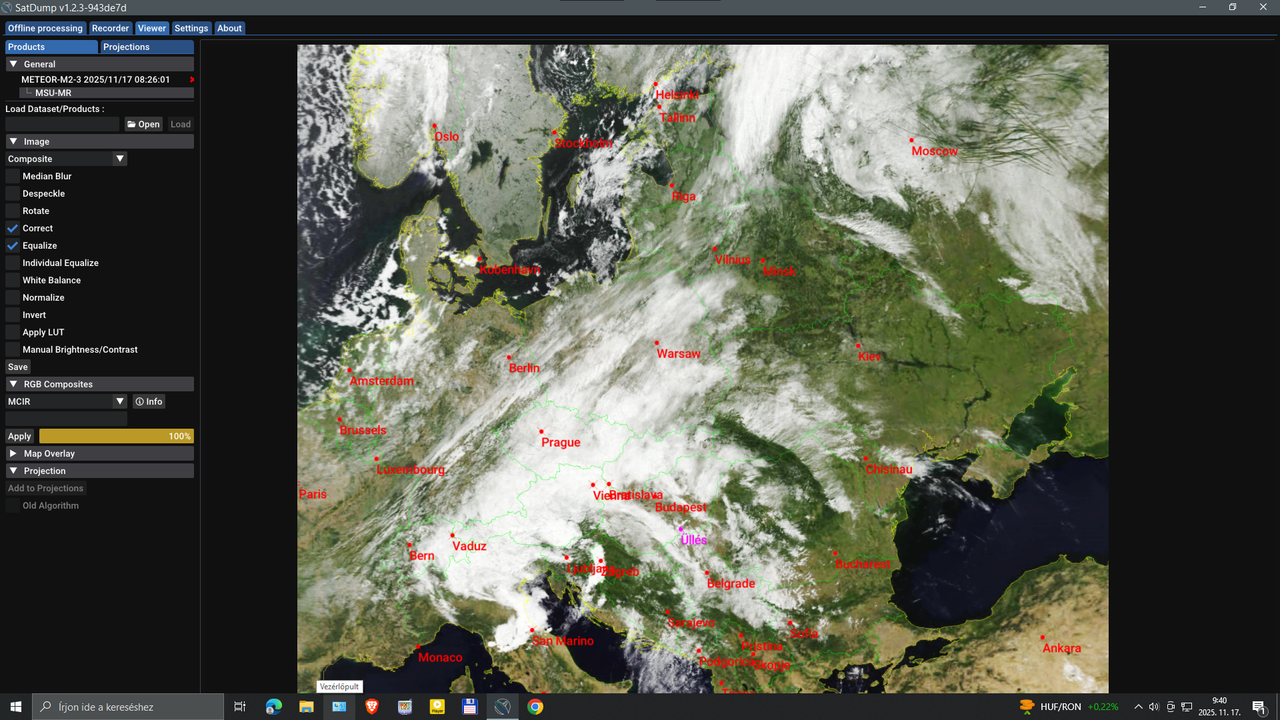

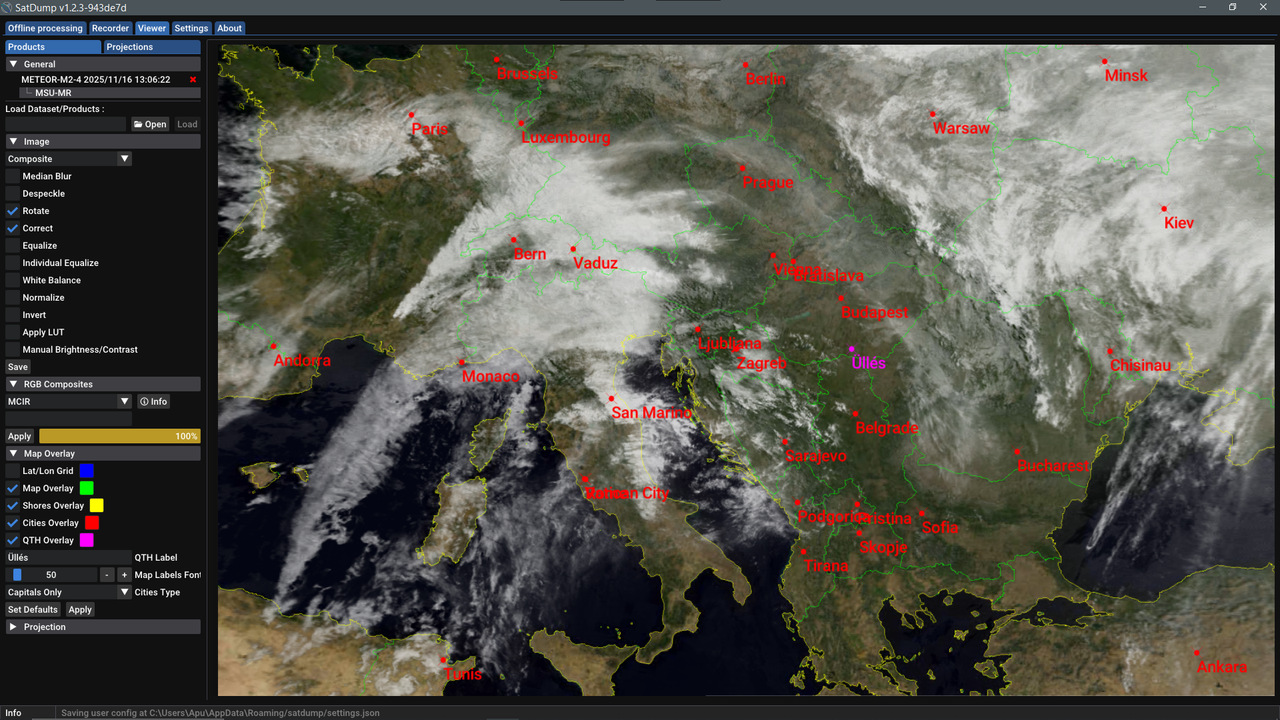

Sziasztok ! Ezúttal Pongi képei következnek az Orosz Műholdról ( Meteor M2-3 ) Egy kis irodalom: A Meteor műholdaknál az LRPT az Low Rate Picture Transmission (Alacsony Sebességű Képátvitel) rövidítése. Ez egy digitális adatátviteli rendszer, amelyet időjárási képek és adatok továbbítására használnak. Az LRPT rendszer a Meteor-M műholdak által sugárzott képeket és adatokat közvetlenül a végfelhasználókhoz juttatja el VHF rádiójelek segítségével. Az LRPT rendszer jellemzői közé tartozik a QPSK moduláció és a 72 kbit/s adatsebesség, amely elegendő három csatorna JPEG tömörített képének továbbítására.

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

17. Elküldve: 2024-11-19 21:47:03, Meteorológiai Műholdak vétele	[7.]
Sziasztok ! Itt látható a NOAA-15 spektrum képe.majd az adat feldolgozó menüképe és végül egy Thermo kép. free image hosting

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

16. Elküldve: 2024-11-19 21:24:00, Meteorológiai Műholdak vétele	[8.]
Sziasztok ! Folytatva a 12.számú hsz.-mat : Íme a színes kis kockák mutatják a műholdakat , felettük a digitális kijelzésű idő. a Célkeresztben az Orosz Meteor M2-3 jelű Műhold ,ez digitális jeleket ad le a Föld felé. Erről képet nem tudok alkotni egyenlőre ,de Pongi ezt is tudja már fogni simán. A Sat Dumpba benne van a műhold lista és abból a listából lehet kiemelni a venni kívántakat. Mindhárom NOAA hold benne van nekem is és az Orosz holdak ( Meteor2-3 és a Meteor 2-4 ) is előre be lett programozva a jövőt illetően. A kis színes Műholdat jelölő kockák folyamatosam haladnak jobbról balra a sávjukban a Sat Dump képen. Amikor elérik a bal oldalon a vonalat,akkor a célkeresztnél megjelenik egy piros pont és már látható is egy sárga csík, ami mutatja a Műhold útvonalát. .Amikor kiér a külső körből akkor szakad meg az összeköttetés a Műholddal és leáll a spektrum mozgása ( frekvencia löket ) és elnémul a készülék amíg meg nem érkezik a következő Műhold a vételünk körzetébe. A Műholdak követését Automatikusra is be lehet állítani a Sat Dump programmal.

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

15. Elküldve: 2024-11-19 20:57:03, Meteorológiai Műholdak vétele	[9.]
Sziasztok ! Ma kora este érdekes kísérletet tettünk Pongival fél hatkor . A felettünk áthaladó NOAA-15-ös Meteorológiai Műholdat megpróbáltuk egyszerre,azonos időben befogni.Sikerült ,mert mindketten le tudtuk fotózni a Spektrumot és a kész képeket is mellékelni tudjuk. Íme a különbség,ha van erősítő is a vevő rendszerben vagy ha nincs. Az antenna azonos ,tehát QFH volt, a vevő is hasonló,a PC program is azonos ( Sat Dump ) a legnagyobb különbség talán a QTH-k elhelyezkedése közt volt. Lássuk az eredményt : Első két fotón a Spektrum képek láthatók utána a kész fotók.Az első képen Pongi Spektruma , a másodikon az enyém. A harmadikon Pongi fotója a negyediken pedig az enyém .Jól érzékelhető,hogy a jobb minőségű vételeket a megerősített antenna jele veszi. Így látta a NOAA-15 Műhold a Földünket. Na ezért iparkodom most majd én is beszerezni egy erősítőt,mert most látszott igazán a különbség.

Kiváló dolgozó

KBelS

Tagság: 2006-01-11 11:30:43
Tagszám: #25666
Hozzászólások: 424

14. Elküldve: 2024-11-19 20:13:35, Meteorológiai Műholdak vétele	[10.]
Lazán kapcsolódik Érdemes az utolsó hozzászólást is megtekinteni

Törzstag

konyakmeggy

Tagság: 2021-12-09 14:06:12
Tagszám: #137744
Hozzászólások: 321

13. Elküldve: 2024-11-19 08:45:18, Meteorológiai Műholdak vétele	[11.]
Szia! Köszi a választ.

	[előzmény: (5) Amigo, 2024-11-18 20:30:57]

Törzstag

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

12. Elküldve: 2024-11-19 01:12:12, Meteorológiai Műholdak vétele	[12.]
Sziasztok ! A NOAA műholdak vételéhez kitűnően megfelel a Sat Dump program. Már csak azért is ,mert ez a vétel közben már el is kezdi " gyártani " a Műholdképet . Első ránézésre igen bonyolultnak tűnik a menű rendszere,de néhány napos gyakorlás után elsajátítható .( angol feliratok mindenhol ) Szintén nagy segítség,hogy van a menűjében egy " célkereszt " amit úgy kell elképzelni,hogy a négy Égtájat jelzi ( Észak, Kelet, Dél és Nyugatot és a kivitele hasonlít egy célkereszthez. Ezen lehet nyomon követni a célkereszthez érő ,majd abban áthaladó Műhold nyomvonalát,ami sárga csíkkal van jelölve, ez mutatja a Szatellita útvonalát. Ha kiér a külső körből ,a vétel is megszűnik.Piros pontnál lép be a körbe a műhold. További hasznos segítség a Műholdak láthatósági idejének és " Akció " kezdetének valamint a végének kijelzése. Itt különböző színekkel vannak jelölve a Műholdak,ezért össze nem keverhetők és mindegyiknek van egy vízszintes sávja, abban halad jobbról-balra . Az elfogyasztott időt is állandóan láthatjuk,így könnyű nyomon követni a venni kívánt Műholdat,időben és térben egyformán. ( folyt .köv ) [Ezt a hozzászólást újraszerkesztették: 2024-11-19 01:21:18]

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

11. Elküldve: 2024-11-19 00:31:41, Meteorológiai Műholdak vétele	[13.]
Sziasztok ! Nem árt tudni: az SDR vevőkhöz szükséges beszerezni egy un. : SMA adaptert ( csatlakozót ) mert az SDR-ek egyik vége nem kompatibiis a szokásosan használatos " F " csatlakozóval,az SDR másik vége a PC-be csatlakozik Pendrive szerűen. Egy másik fajta antennát is kipróbáltam a vételekre, sikerrel,bár a QFH antenna erősebb jelet mutatott,mint a képen látható " V " alakú sugárzó. Horizontálisan is veszi a jeleket,de gyengébben,mint amikor vertikálisan szereljük fel. A " Pillangó csápos " antenna anyaga : 3mm vastag fémdrót ( lehetőleg rozsdamentes anyagból) mindkét szál hossza 53cm és 60 fokos szöget zárnak be egymáshoz képest. a bekötése is egyszerű. az egyik " csáphoz " a melegeret forrasztjuk,míg a másikhoz a Koax kábel árnyékoló szövetét . Bár fenn áll az impedancia eltérés ilyenkor de a gyakorlatban ez nem nagyon érvényesül. Miden esetre próbaként kiváló eredményt hoz és gyorsan,egyszerű eszközökkel legyártható,s végül akár egy átlátszó desszertes dobozban is elhelyezhető. A kábel bemenetnél kis szyloplaszttal akadályozhatjuk meg az eső víztől.

Kiváló dolgozó

Amigo

Tagság: 2023-05-05 21:34:46
Tagszám: #139200
Hozzászólások: 1742

10. Elküldve: 2024-11-19 00:06:36, Meteorológiai Műholdak vétele	[14.]
Sziasztok ! Az RTL SDR V4-es Blog-al is voltak vételeim mindhárom NOAA holdról. Ime még egy hasznos kisegítő, melyen láthatók NOAA holdak helyzete a világűrben. A program felugró ablakban filyelmeztet a Műhold közeledtére és arra is amikor az elhagyja a vételi körzetet a QTH-d felett. ( a QTH-d adatait már a telepítéskor meg kell adni.) A Földgömbképen csak a Műholdak mozognak,hasonlóan,mint a NASA Űrsiklók vagy az ISS-t követő térképen.

Kiváló dolgozó

gyógyegér

Tagság: 2006-05-11 18:38:35
Tagszám: #30477
Hozzászólások: 883

Elküldve: 2024-11-18 23:08:50,
